共计 1539 个字符，预计需要花费 4 分钟才能阅读完成。
印象当中陶瓷阀芯的寿命都是 7W+ 次，不管是国标 GB 18145 还是 EN817，刚好今天客户说到 ASME 标准，借这个机会捋一捋（其实是寿命测试方式的差异）。
我们来看看标准是如何定义的?

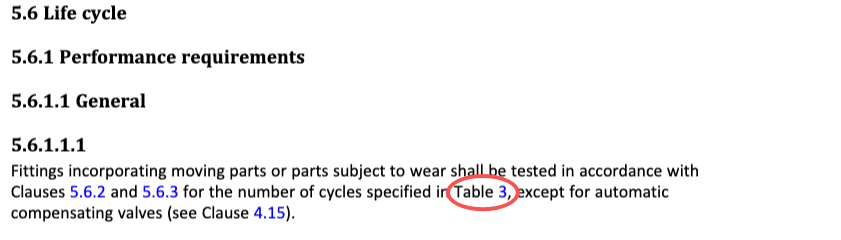

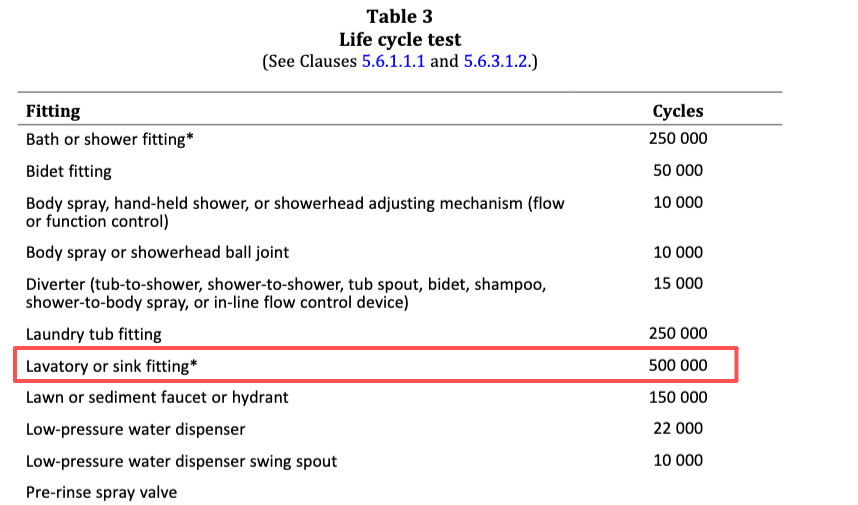

首先，标准 ASME A112.18.1 第 5.6 条款关于寿命的定义是，水槽及其配件的寿命为 50W 次，具体如下截图。
那么，问题就来了，如果是 50W 次，那么陶瓷阀芯供应商通常给我们承诺的寿命是 7W+，这个差异在哪里呢？

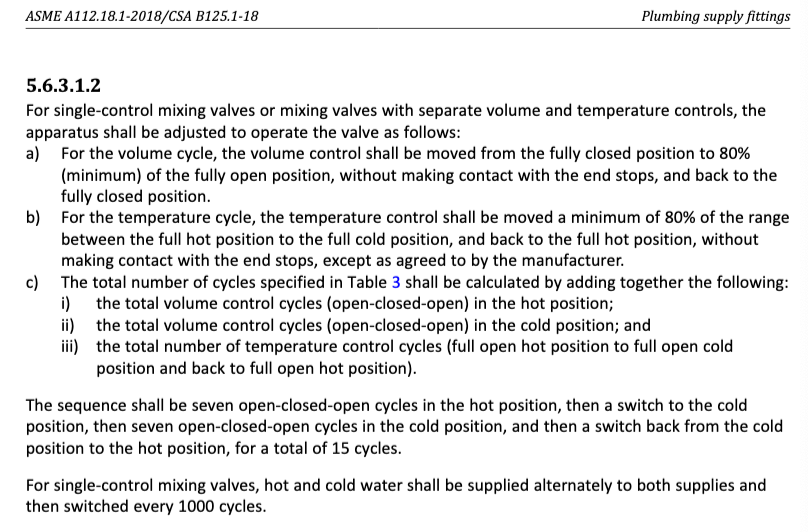

我们找到 5.6.3.1.2 关于寿命测试得条款，具体的定义大概是这样的（一个大循环包含 15 次）：
而一个大循环包括：
1、7 次的把手从冷水位置打开 - 关闭 - 打开的循环
2、从冷水位置切换为热水位置（记 1 次循环）
3、7 次的把手从热水位置打开 - 关闭 - 打开的循环
其中，还要求每 1000 的循环后调换一下冷水与热水，也就是原本冷水切换为热水，原本热水切换为冷水。
其次，GB 18145 中关于阀芯的寿命是如何定义的呢？

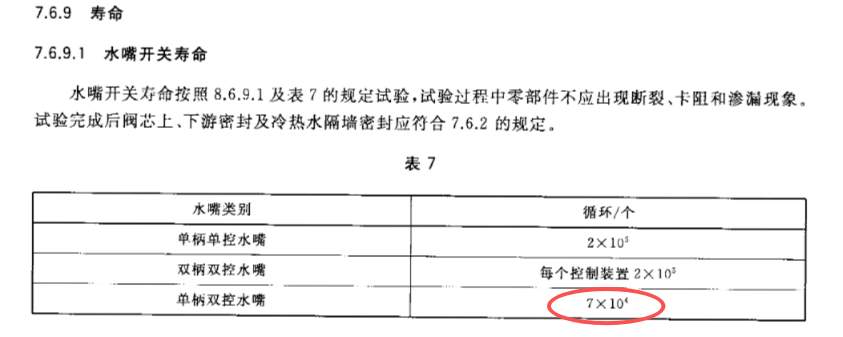

条款 7.6.9 要求，单柄双控水嘴的寿命循环个次为 70000 个。

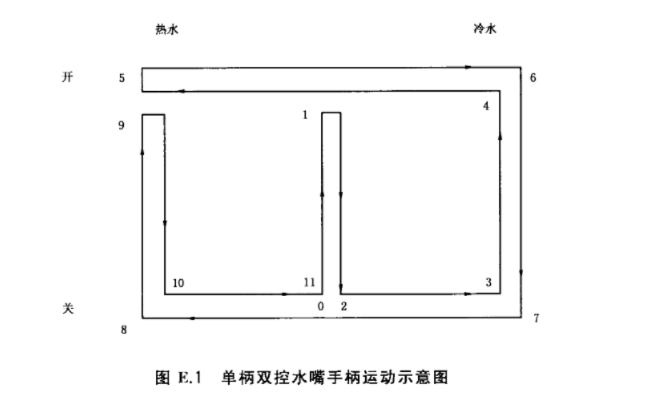

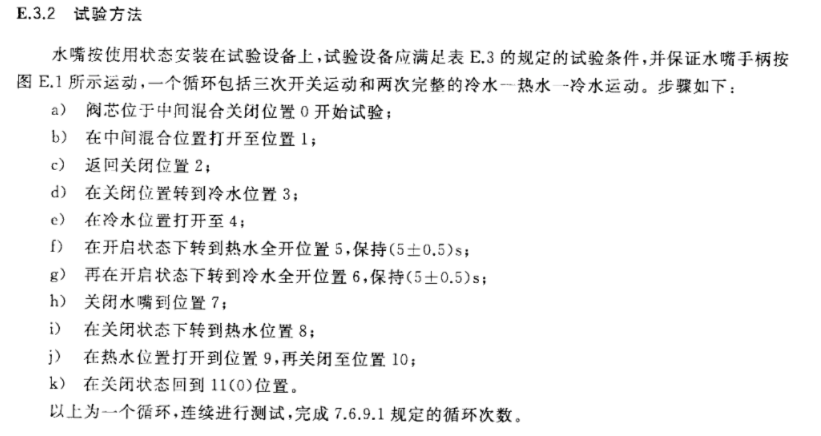

从下面的测试方法的中，我们可以知道，GB 18145 中一个循环包含三次的开关运动和两次的完整的冷水 - 热水 - 冷水运动。

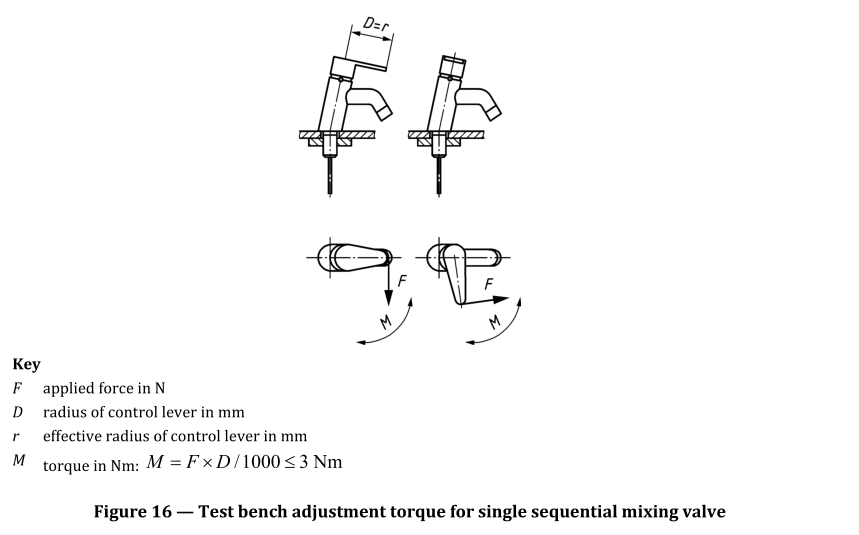

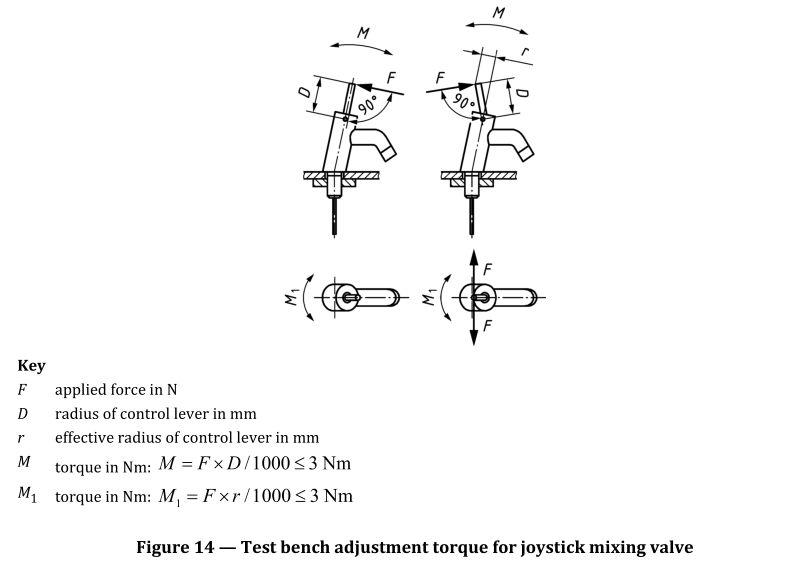

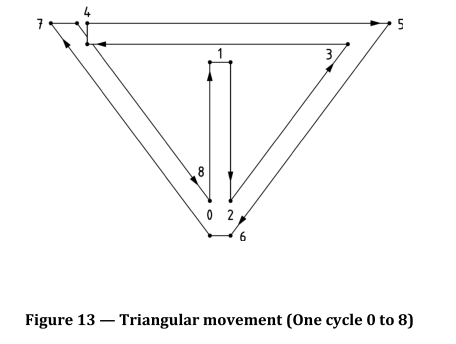

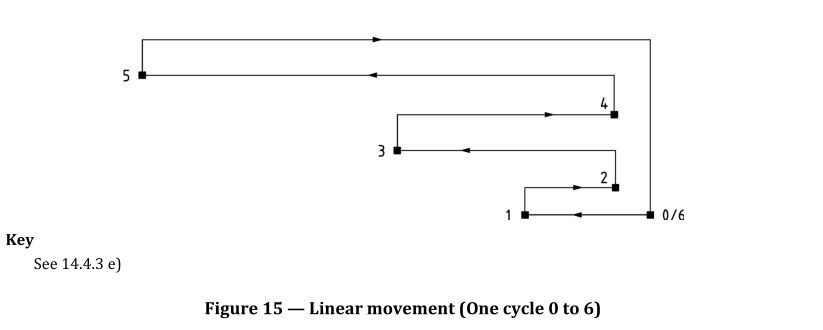

最后是 EN817，这个标准目前更新为 2024 版了，这个版本细分了寿命测试的操作方式，除了常规的控制设备的寿命测试（方式参考 GB18145），新增了测试条款 14.3（操纵杆）如下图 Figure 13，Figure 14；14.4（单序控制装置）如下图 Figure15、Figure 16；14.5（单独控制装置，包括开关流量控制装置和温度控制装置）
综上，ASME 的总次数是热水位开 - 关 - 开循环数 + 冷水位开 - 关 - 开循环数 + 温度控制循环数（全热→全冷→回全热算 1 次）三部分相加的总数。也就是说 50 万次是「合计」出来的。
而 GB 18145 / EN 817 控制装置的耐久性是按 动作轨迹 定义，ASME 是「按分类动作累加计数」，EN 817 / GB 18145 是「按运动几何形状定义时序」。
测试条件不同：
压力：EN 817 耐久性测试通常在水压 0.3 MPa（3 bar） 下进行，GB 18145 的水压是 0.4MPa，同时供冷热水；ASME 的寿命测试未按固定单一压力值设定，而是在 5.3.1 规定的若干压力 / 温度组合下考核，并规定测试施加的扭矩 / 力不超过 Table 2 值的 120%。
速度：ASME 明确 1500±150 次 / 小时，每 1000 次循环做一次冷热水交变；EN 817 未见同等的统一速度条款，测试节奏按各动作时序执行。
操作扭矩：EN 817 耐久性测试时机器施加的扭矩上限为 3 N·m，超过即停机（超限视为异常）；

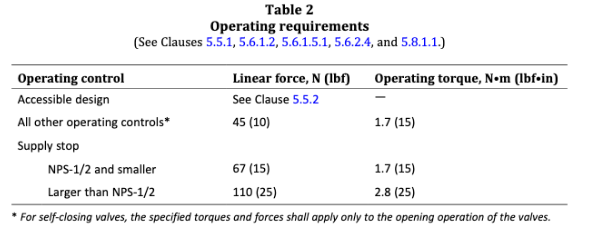

ASME 5.6.1.2 规定手动阀门 / 控制装置寿命测试后开、操作、关的力矩或力不超过 Table 2 的 120%；其中无障碍设计阀门不适用 120%，而按 5.5.2 在寿命测试前后均不超过 22 N，并在 5.3.1.4.2 b)、d) 工况下不超过 45 N。
最后是判断标准不同：
ASME：做完循环后，阀门开关力不超 Table 2 的 120%（无障碍设计阀门仍按 5.5.2 的力值）。
EN 817：无断裂、卡滞、泄漏，并重新通过 8.3、8.4 等密封条款。
GB 18145：过程中零部件不出现断裂、卡阻、渗漏；完成后阀芯上、下游密封及冷热水隔墙密封符合 7.6.2 条款规定。
引用标准：
1、ASME A112.18.1-2018 / CSA B125.1-18 Plumbing supply fittings
2、GB 18145-2014 陶瓷片密封水嘴
3、BS EN 817:2024 Sanitary tapware – Mechanical mixing valves (PN 10) – General technical specifications
另外，请注意，本内容不等同于标准原文，请参阅正式版标准哈，谢谢大家。
